Quais são os requisitos de instalação para um inversor VFD para bomba d'água?

Ei! Como fornecedor de inversores VFD para bombas de água, muitas vezes sou questionado sobre os requisitos de instalação desses dispositivos bacanas. Então, pensei em criar uma postagem no blog para compartilhar todos os detalhes que você precisa saber. Quer você seja um entusiasta do faça você mesmo ou um instalador profissional, esta postagem irá guiá-lo durante o processo.

Compreendendo os inversores VFD de bomba de água

Primeiro, vamos ver rapidamente o que é um inversor VFD de bomba de água. Um inversor de frequência variável (VFD) é um tipo de controlador de motor que aciona um motor elétrico variando a frequência e a tensão fornecidas ao motor. No contexto das bombas de água, permite controlar a velocidade do motor da bomba, que por sua vez controla o fluxo e a pressão da água. Isto pode levar a economia de energia, melhor controle do sistema e maior vida útil da bomba.

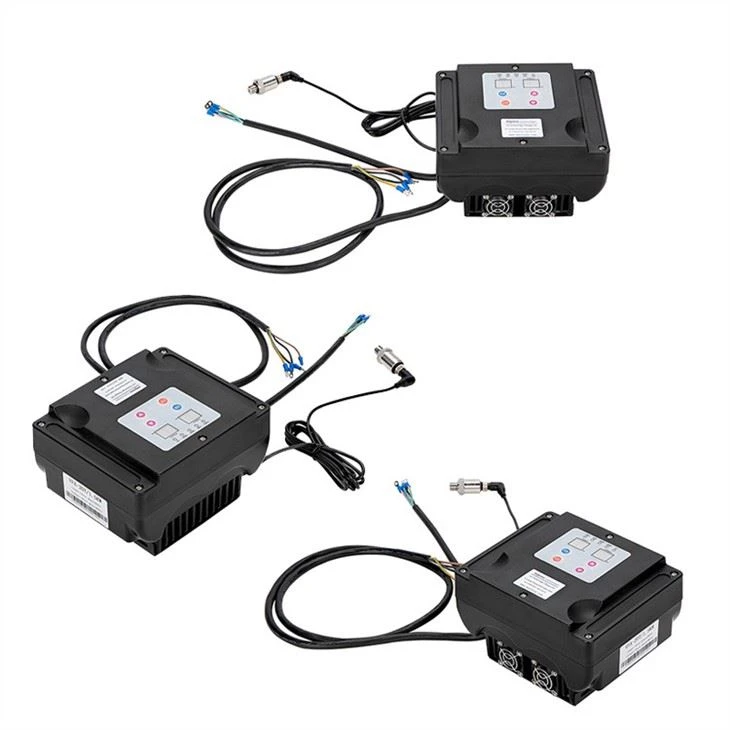

Oferecemos uma linha de inversores VFD para bombas de água, incluindo oInversor VSD de bomba de pressão constante,Conversor de bomba de frequência variável para uso doméstico, eNovo inversor de bomba de água trifásico. Esses inversores são projetados para atender diferentes necessidades e aplicações, para que você possa encontrar o que melhor se adapta a você.

Requisitos de instalação

1. Requisitos elétricos

• Fonte de energia:A primeira coisa que você precisa considerar é a fonte de alimentação. Certifique-se de que a tensão e a frequência da fonte de alimentação correspondam às especificações do inversor VFD. A maioria dos inversores VFD de bombas de água residenciais são projetados para funcionar com uma fonte de alimentação monofásica de 220 V, enquanto os modelos comerciais e industriais podem exigir uma fonte de alimentação trifásica.
• Proteção de Circuito:Instale dispositivos de proteção de circuito apropriados, como fusíveis ou disjuntores, para proteger o inversor VFD contra sobrecorrente e curto-circuitos. O tamanho do dispositivo de proteção do circuito deve ser baseado na corrente nominal do inversor VFD.
• Aterramento:O aterramento adequado é essencial para a segurança e operação confiável do inversor VFD. Conecte o terminal de aterramento do inversor VFD a um bom aterramento usando um condutor de aterramento adequado.

2. Requisitos Ambientais

• Temperatura e Umidade:Os inversores VFD são sensíveis à temperatura e umidade. Eles devem ser instalados em um ambiente com faixa de temperatura de 0°C a 40°C (32°F a 104°F) e faixa de umidade relativa de 5% a 95% (sem condensação). Evite instalar o inversor VFD em áreas onde possa ficar exposto à luz solar direta, umidade excessiva ou temperaturas extremas.
• Ventilação:Uma boa ventilação é crucial para evitar o superaquecimento do inversor VFD. Certifique-se de que haja espaço suficiente ao redor do inversor VFD para uma circulação de ar adequada. Se possível, instale o inversor VFD em um gabinete ou gabinete bem ventilado.
• Poeira e Contaminação:Mantenha o inversor VFD longe de ambientes empoeirados, sujos ou corrosivos. Poeira e contaminantes podem acumular-se nos componentes do inversor VFD e causar mau funcionamento ou danos. Se o ambiente de instalação estiver particularmente sujo, considere usar um gabinete ou gabinete filtrado.

3. Requisitos de montagem

• Local de montagem:Escolha um local de montagem adequado para o inversor VFD. Deve ser facilmente acessível para instalação, manutenção e solução de problemas. Evite montar o inversor VFD próximo a fontes de calor, vibração ou interferência eletromagnética (EMI).
• Orientação de montagem:Monte o inversor VFD na orientação vertical conforme especificado no manual de instalação. Isso garante ventilação adequada e dissipação de calor. Não monte o inversor VFD horizontalmente ou de cabeça para baixo.
• Hardware de montagem:Use o hardware de montagem apropriado para fixar o inversor VFD à superfície de montagem. Certifique-se de que a superfície de montagem seja plana, rígida e capaz de suportar o peso do inversor VFD.

4. Requisitos de fiação

• Fiação de energia:Conecte os fios da fonte de alimentação aos terminais de entrada do inversor VFD de acordo com o diagrama de fiação fornecido no manual de instalação. Use o tamanho e tipo de fio corretos para garantir a condutividade elétrica adequada e evitar superaquecimento.
• Fiação do motor:Conecte os fios do motor aos terminais de saída do inversor VFD. Certifique-se de que a fiação do motor esteja correta e que o motor seja compatível com o inversor VFD. A fiação incorreta do motor pode fazer com que o motor funcione incorretamente ou até mesmo danificar o inversor VFD.
• Fiação de controle:Conecte os fios de controle aos terminais de controle do inversor VFD. Esses fios são usados ​​para controlar a operação do inversor VFD, como dar partida e parar o motor, ajustar a velocidade e monitorar o sistema. Certifique-se de que a fiação de controle esteja devidamente isolada e protegida contra EMI.

Etapas de instalação

Agora que cobrimos os requisitos de instalação, vamos seguir as etapas gerais de instalação:

1. Leia o Manual de Instalação:Antes de iniciar a instalação, leia atentamente o manual de instalação fornecido com o inversor VFD. Isto lhe dará instruções detalhadas sobre como instalar e configurar o inversor VFD.
2. Prepare o local de instalação:Certifique-se de que o local de instalação atenda aos requisitos elétricos, ambientais, de montagem e de fiação discutidos acima. Limpe a superfície de montagem e certifique-se de que haja espaço suficiente para o inversor VFD e sua fiação associada.
3. Monte o inversor VFD:Use o hardware de montagem apropriado para montar o inversor VFD na superfície de montagem. Certifique-se de que o inversor VFD esteja bem fixado e nivelado.
4. Conecte a fiação de alimentação:Conecte os fios da fonte de alimentação aos terminais de entrada do inversor VFD. Certifique-se de que a fiação esteja correta e que as conexões estejam firmes.
5. Conecte a fiação do motor:Conecte os fios do motor aos terminais de saída do inversor VFD. Certifique-se de que a fiação esteja correta e que as conexões estejam firmes.
6. Conecte a fiação de controle:Conecte os fios de controle aos terminais de controle do inversor VFD. Certifique-se de que a fiação esteja correta e que as conexões estejam firmes.
7. Configure o inversor VFD:Siga as instruções do manual de instalação para configurar o inversor VFD para sua aplicação específica. Isto pode incluir a configuração dos parâmetros do motor, limites de velocidade e modos de controle.
8. Teste o sistema:Assim que a instalação e configuração forem concluídas, teste o sistema para garantir que o inversor VFD esteja funcionando corretamente. Ligue o motor e verifique a velocidade e a pressão da bomba d'água. Faça os ajustes necessários nas configurações do inversor VFD.

Dicas para solução de problemas

Se você encontrar algum problema durante a instalação ou operação do inversor VFD, aqui estão algumas dicas de solução de problemas:

• Verifique a fonte de alimentação:Certifique-se de que a fonte de alimentação esteja conectada corretamente e que a tensão e a frequência estejam dentro das especificações do inversor VFD.
• Verifique a fiação:Certifique-se de que todas as conexões de fiação estejam firmes e que não haja fios soltos ou danificados.
• Verifique o motor:Certifique-se de que o motor seja compatível com o inversor VFD e esteja funcionando corretamente.
• Verifique a configuração:Certifique-se de que o inversor VFD esteja configurado corretamente para sua aplicação específica. Consulte o manual de instalação para obter instruções detalhadas.
• Entre em contato com o suporte técnico:Se você não conseguir resolver o problema, entre em contato com nossa equipe de suporte técnico para obter assistência. Temos uma equipe de técnicos experientes que podem ajudá-lo a solucionar problemas que você possa encontrar.

Conclusão

Instalar um inversor VFD de bomba d'água não é uma tarefa difícil, mas requer algum conhecimento e atenção aos detalhes. Seguindo os requisitos e etapas de instalação descritos nesta postagem do blog, você pode garantir uma instalação bem-sucedida e operação confiável do inversor VFD da bomba de água.

Se você estiver interessado em adquirir um inversor VFD para bomba de água ou tiver alguma dúvida sobre instalação ou operação, não hesite em nos contatar. Estamos aqui para ajudá-lo a encontrar a solução certa para suas necessidades e fornecer o suporte e o serviço que você merece.

Referências

• Manuais de instalação do fabricante para inversores VFD de bomba de água
• Códigos e padrões elétricos para instalação de equipamentos elétricos
